Para capturar imágenes 3D con una cabeza lectora DS1000 de Cognex, el sensor debe escanear el objeto de la imagen. La evaluación de la imagen, así como la programación de la DS1000, se realizan en el IDE de Cognex Designer con VisionPro Tools. El IDE está integrado en el controlador VC5. Es irrelevante si la pieza se mueve a lo largo del sensor o si el sensor se mueve a lo largo de la pieza. Esto se lleva a cabo principalmente mediante una de las cuatro variantes siguientes:

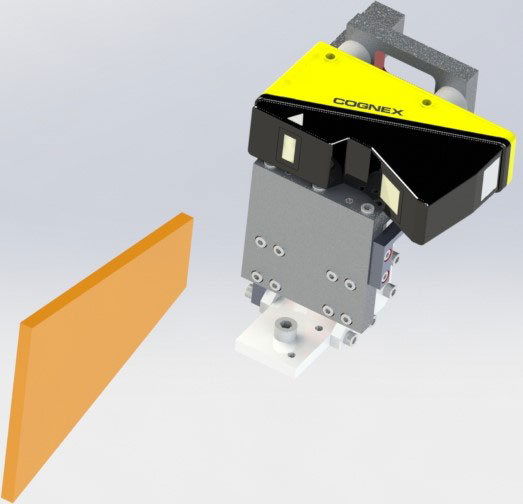

Un robot desplaza la pieza por delante del cabezal de lectura a una velocidad constante. Las intersecciones de líneas resultantes se ensamblan en una imagen tridimensional.

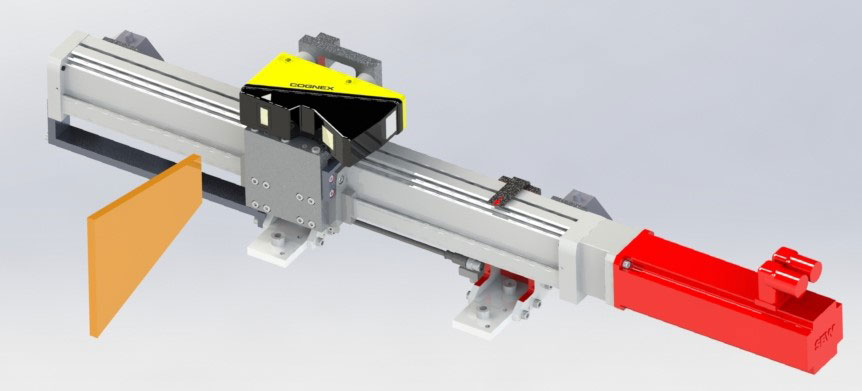

En esta variante, el sensor DS1000 es guiado a lo largo de la pieza. Esta configuración es adecuada en cuanto las piezas están listas para el sensor en posiciones definidas. El punto de partida de la adquisición de imágenes se determina mediante un interruptor de proximidad inductivo en el eje lineal. Un codificador en el eje lineal determina la posición y los incrementos de la adquisición de imágenes. El eje lineal puede ser accionado neumáticamente o por un servomotor. Mientras que la versión neumática es una forma rentable de posicionamiento, el posicionamiento por servoeje ofrece puntos de inicio y finalización flexibles. Nuestros expertos estarán encantados de asesorarle sobre cuál es la opción más adecuada para usted.

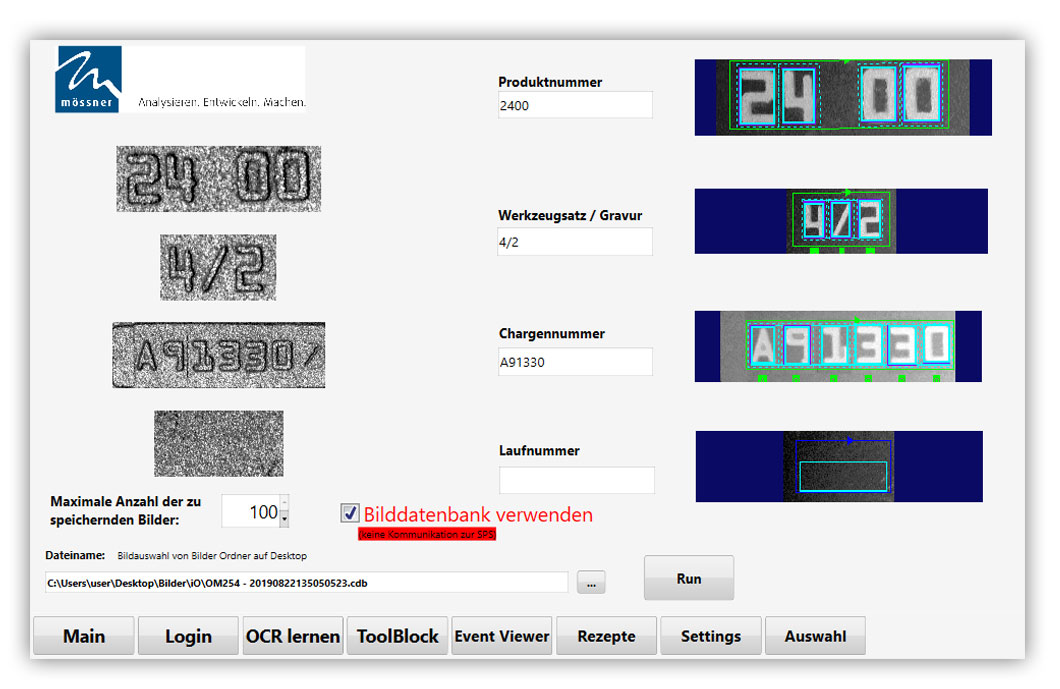

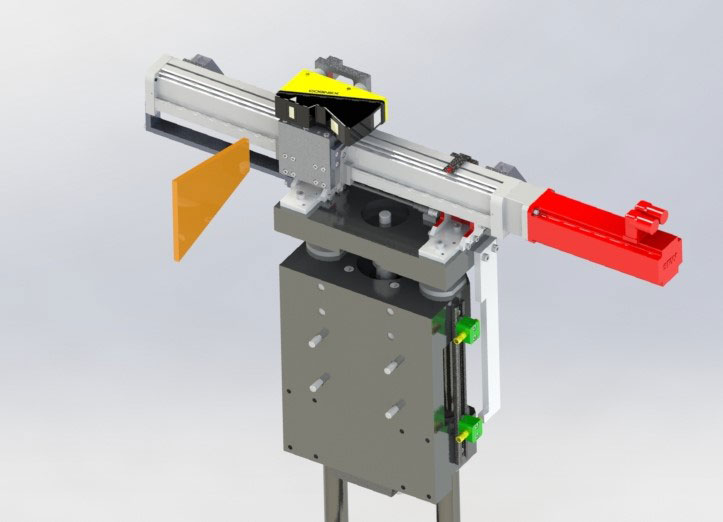

Esta variante amplía las posibilidades de un sensor de perfil lineal mediante un eje Z. Una aplicación ejemplar para esto es la lectura de diferentes campos de texto plano a diferentes alturas. El texto plano leído puede convertirse en un código de matriz de datos y marcarse en el componente. Para marcar la DMC creada, nos complace ofrecerle una solución completa adaptada a sus necesidades.
Esta variante representa la máxima flexibilidad. El registro de las imágenes en 3D no se limita a una pieza específica o a una posición concreta, sino que puede aplicarse universalmente a cualquier producto gracias a las trayectorias de aproximación del robot. Esto significa que ni los cambios en la colocación de los códigos ni los nuevos tipos y variantes de productos suponen un problema. Le suministramos toda la tecnología de procesamiento de imágenes y robots.
